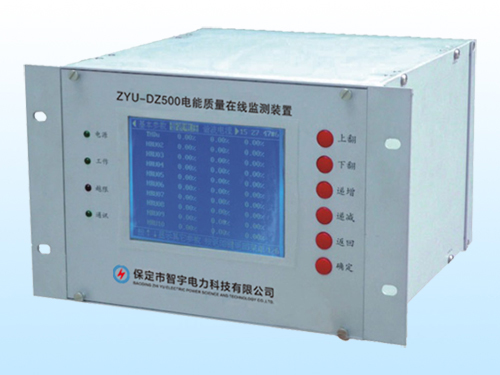

ZYU-DZ500电能质量在线监测装置起到的作用

    ZYU-DZ500电能质量在线监测装置是一种高性能的多功能电能质量测试分析仪器。主要解决了电力负荷急剧加大，特别是冲击性和非线性负荷容量的不断增长，使得电网发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题。适用于220KV、110KV、35KV、10KV、6KV和380V各电压等级的发电厂、变电站、风电场、光伏电站、石油、煤矿、钢铁、冶金、化工等大型厂矿企业的供电系统。

    对ZYU-DZ500电能质量在线监测装置的监测数据进行分析，可反映公用电网供到用户受电端的交流电能质量，各种用电设备在不同运行状态下对公用电网电能质量的影响。对电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。

    监测分析电力系统中动态参数，并对相关设备的功能和技术指标作出定量评价，保护系统中重要设备的用电，避免因电能质量问题带来引起的重大事故。ZYU-DZ500电能质量在线监测装置除具有常规的电能质量稳态指标的监测外，还对电能质量的暂态扰动，主要是电压的骤升、骤降进行监测和记录，具有较强的实用性。

    测试参数：电流真有效值、基波有效值、2～50次谐波有效值；电压真有效值、基波有效值、2～50次谐波电压畸变率、总畸变率；真功率因数、基波功率因数；基波视在功率、基波有功功率、基波无功功率；电压偏差；三相电压不平衡度；基波电压（电流）相角；电网频率；电压波动与闪变值（长时闪变值（Plt）、短时闪变值（Pst））。

    技术参数：

    谐波电压（电流）含有率测量误差：≤0.1%

    电压偏差误差：≤0.2%

    三相电压不平衡度误差：≤0.2%

    基波电压（电流）相位误差：≤0.5º

    闪变误差：≤5%
