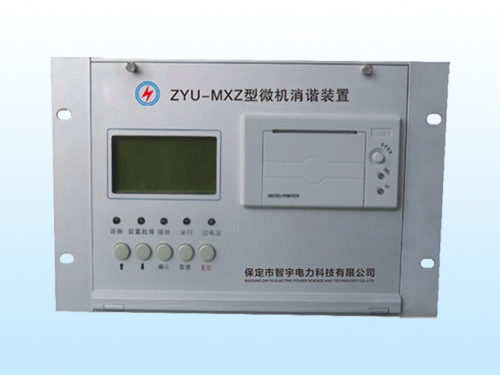

ZYU-MXZ型微机消谐装置的工作原理进行详细分析

    在电力系统中，铁磁谐振现象影响电力系统的运行，谐振发生时所产生的过电压，严重威胁着电厂高压配电系统。而ZYU-MXZ型微机消谐装置是针对消除铁磁谐振的智能化装置，可以自动检测，消除多种频率的谐振过电压，因此微机消谐装置已经广泛的应用到了各大化工、矿业、电厂中。

    在电压互感器PT开口三角处，安装微机消谐装置，实时检测谐振电压，为消除铁磁谐振现象对电力网的影响，加装ZYU-MXZ型微机消谐装置，使用简单方便、无需维护、能迅速地消除多种频率的铁磁谐振、准确率高、运行稳定、消除谐振及报警及时有效。

    为了解ZYU-MXZ型微机消谐装置的工作原理，先说明PT柜是如何产生铁磁谐振过电压的：电力系统正常运行时，PT开口三角的零序电压3uo为0V，波动范围一般不超过10V，因此不会发生谐振。但是当系统受到干扰时，如切换操作、空载母线合闸、大负荷自动切换、母线单相接地故障、电弧短路保护动作等，可能导致系统母线电压不平衡、单相或多相对地电压瞬时升高，三相电压对地不对称，导致中性点偏移和零序过电压。

    同时，PT在过电压下会产生较大的谐波电流，导致内部铁芯饱和，电感逐渐减小，导致二次侧波形失真。当畸变足够大时，振荡电路会产生铁磁谐振，危及配电网。微机消谐装置安装在PT开口三角处，消谐电阻器安装于PT一次侧中性点与地之间。微机消谐装置可以区分接地、过电压及谐振情况，消谐电阻器作用是抑制涌流和铁磁谐振，防止PT一次侧熔丝熔断。

    电力系统实际运行经验表明，各级电网中各种形式的铁磁谐振过电压频繁发生，电压互感器出现过热现象，绝缘介质受热气化，体积膨胀，压强过大可能发生爆炸。谐振一旦形成，谐振状态可能自保持，从而形成恶性循环，造成弱绝缘闪络、接地选线误动作等后果。
